HD CAR VIEW SYSTEMTM

HD CAR VIEW SYSTEM

HD CAR VIEW SYSTEM HD CAR VIEW SYSTEM

HD CAR VIEW SYSTEM HD CAR VIEW SYSTEM

※写真や画面はイメージです。実際とは異なる場合があります。

見える安心を支える、進化した機能性。

コシダテックの「HD CAR VIEW SYSTEM」は、
あらゆるタイプの業務用車両に理想的な
視界を提供し、
様々な状況での
後方確認や左折時の安全性をサポートします。
左右上下に広い視野角を持ち夜間でも明るい
高感度カメラ「C-800」と、
高感度カメラからの
映像を精彩に映し出す8インチ高画質モニター
「HM-8000」。
このカービューシステムで、
ドライバーの見える安心を支えます。

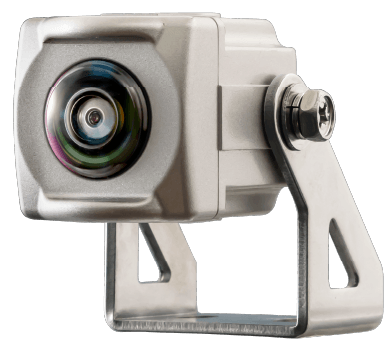

小型HDカメラ C-800

小型HDカメラ C-800

小型HDカメラ C-800
  • 夜間や暗い場所でも鮮明に撮影できる
    123万画素 高感度カメラ

    CMOSセンサー採用により昼夜を問わず高い視認性を実現。

    暗所や夜間でも鮮明に撮影できる123万画素 高感度カメラ
    暗所や夜間でも鮮明に撮影できる123万画素 高感度カメラ

    満月の⽉明かり程度の明るさ(0.1lx)でも使⽤できる⾼感度カメラが、暗い場所でも鮮明映像を映し出します。

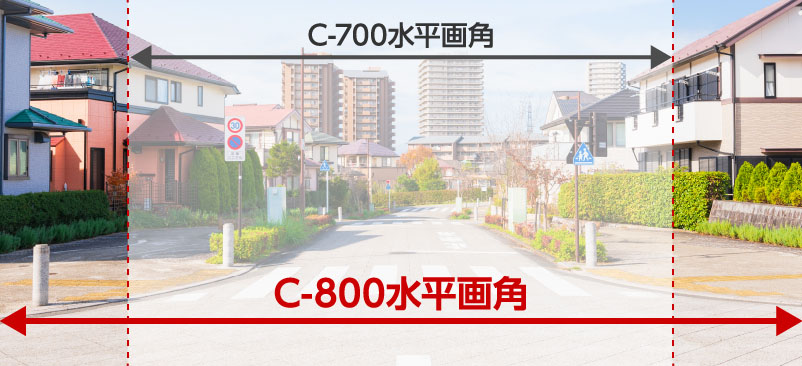

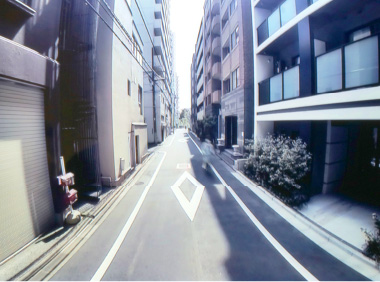

  • 水平画角160°カメラで広い視界を確保

    ⽔平画⾓最⼤160°、垂直画⾓最⼤90°の広角カメラで車両周辺の死角を低減します。

    視野角160°カメラで広い視界を確保

    ※イメージ

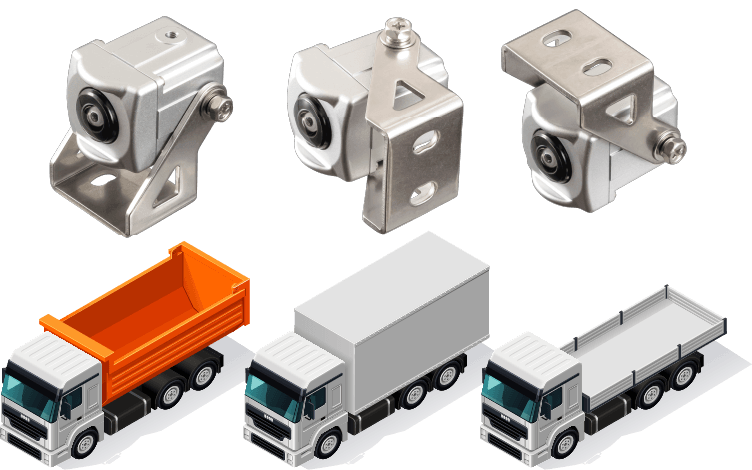

  • 専用ブラケットで車種、用途に合わせた
    自在な取付が可能

    多彩な取付を可能にする専用ブラケットで見えない不安を軽減。

    専用ブラケットで車種、用途に合わせた自在な取付が可能
  • 高圧洗浄機にも耐えるタフネス設計

    洗車機はもちろん、高圧洗浄機の水圧にも耐える高耐久設計。
    また、動作温度も幅広く寒冷地でも活躍します。(14.7MPa対応)

    高圧洗浄機にも耐えるタフネス設計
型番 素子解像度 画角 防水構造 動作温度範囲 外形寸法
C-800 CMOS
123万画素
水平:約160°
垂直:約90°
IP69K
高圧洗浄14.7MPa対応
-30~+70 W29.6×H29.6×D40.0

「HD CAR VIEW SYSTEM(C-800)」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム(C5000R)」の
カタログ請求・見積もり依頼はこちら

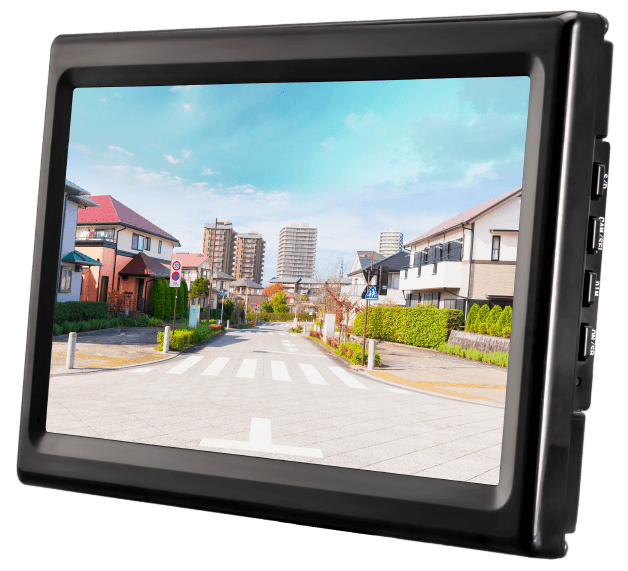

8インチ高画質モニター HM-8000

8インチ高画質モニター HM-8000

8インチ高画質モニター HM-8000

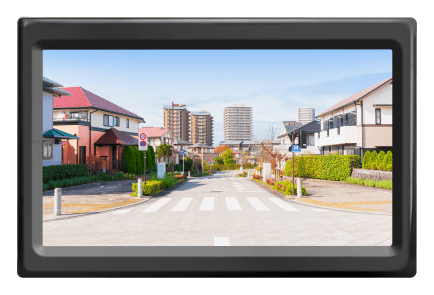

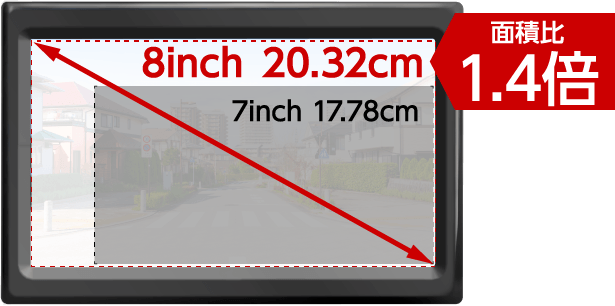

  • 8インチHD高画質モニター

    8インチHD大画面液晶採用ではっきり、見やすく、安全運転をサポート

    8インチHD高画質モニター

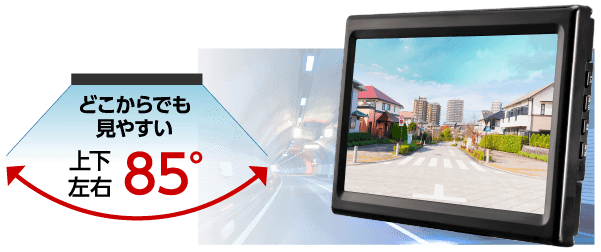

  • どこから見ても鮮やかな映像&
    オートディマー

    広視野角LCDパネル採用で、どんな角度からも見やすい画面

    どこから見ても鮮やかな映像&オートディマー

    運転状況によって変化するドライバーの視点をカバーするため、上下・左右85°の広視野角LCDパネルを採用。さらに時間や場所によって変わる車内の明るさの変化に対応する自動輝度調整機能(オートディマー)を搭載。

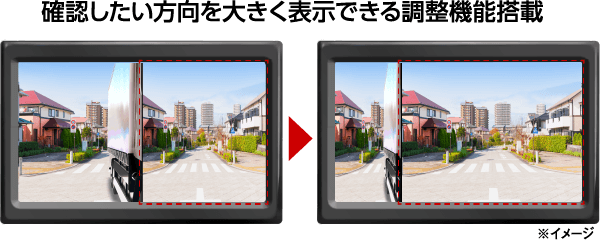

  • 2分割表示やカメラ切り替えが
    1ボタンで簡単操作

    1ボタンでカメラの切り替えや分割表示が素早く簡単に行えます。
    バックギアやウィンカーでの自動切り替えにも対応。

    2分割表示やカメラ切り替えが1ボタンで簡単操作

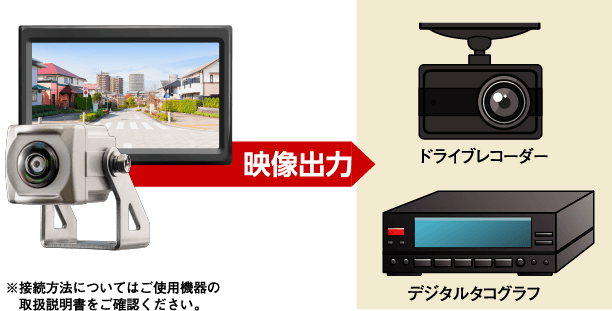

  • ドライブレコーダー等の接続対応

    もしもの時にも安心なドライブレコーダーやデジタルタコグラフへの映像出力機能を搭載。

    ドライブレコーダー等の接続対応
型番 モニター 電源 画素数 出力端子 画面分割 動作温度範囲 外形寸法
HM-8000 8型 DC12V/24V 1280×720 -20~+70 W203×H132
×D35.2

システム構成例

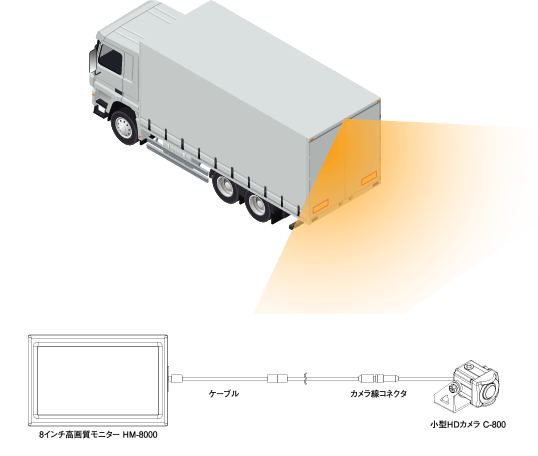

1カメラ構成

車両後方の視界を確保⽔平画⾓最⼤160°のワイドな視界で、
人や障害物を素早く視認できます。

1カメラ構成
製品名 型名 取付数
8インチHDモニター HM-8000 1
HDカメラ C-800 1
接続ケーブル KW-8023 1

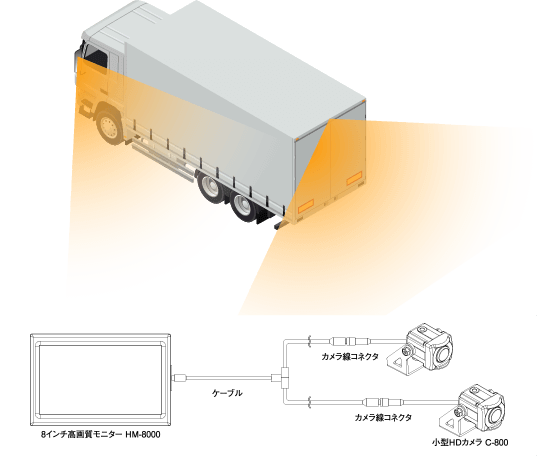

2カメラ構成

後方に加え、死角の多い左側面もカバー車両左側面の死角をカバーし、広範囲の危険を察知できます。
小型軽量カメラなので、取付位置を選びません。

2カメラ構成
製品名 型名 取付数
8インチHDモニター HM-8000 1
HDカメラ C-800 2
接続ケーブル(側方用) KW-8012 1
接続ケーブル(後方用) KW-8023 1

※車両への取付には取付ブラケット、アタッチメント等が別途必要です。

小型HDカメラ C-800

小型HDカメラ C-800
撮像素子 1/3.2型カラーCMOS
有効画素数 123万画素(1296H×976V)
画角 水平:約160° 垂直:約90°

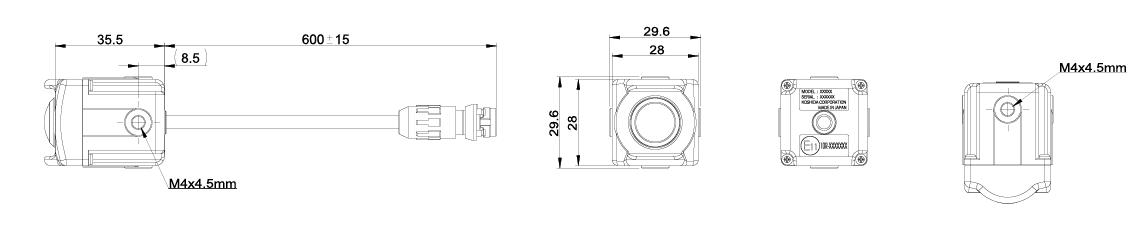

外形寸法 W29.6×H29.6×D40.0mm
使用照度 0.1lx~100,000lx
質量 100g(本体)
耐振性 JIS D1601(110m/S2) 10.2G
耐水性 IP69K(高圧洗浄 14.7MPa対応)
使用保証温度 -30℃~+70℃
本体色 パールグレー
小型HDカメラ C-800
swipeicon

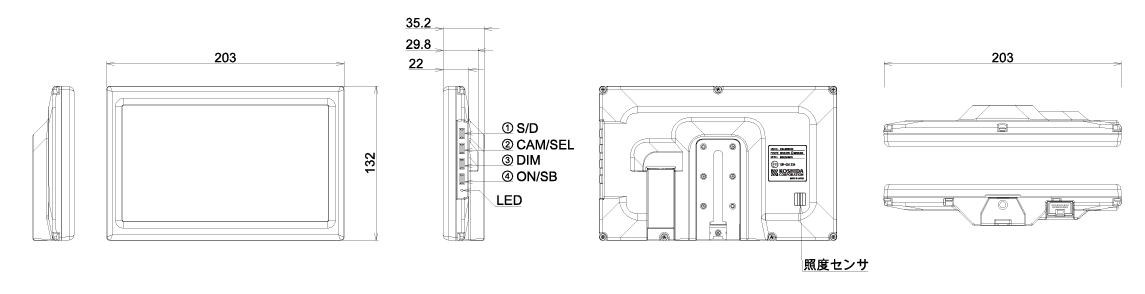

8型 HD液晶カラーモニター
HM-8000

8型 HD液晶カラーモニターHM-8000
入力信号 AHD/NTSC
表示素子 8.0型ワイドTFT LCD(16:9)
カメラ接続台数 最大2台
外部映像出力 RCA×1
電源 DC12/24V共用
外形寸法 W203×H132×D35.2mm
質量 450g(本体)
耐振性 JIS D1601(110m/S2) 10.2G
使用保証温度 -20℃~+70℃
本体色 マットブラック
同梱付属品 電源ケーブル
8型 HD液晶カラーモニターHM-8000
swipeicon

「HD CAR VIEW SYSTEM(C-800)」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム(C5000R)」の
カタログ請求・見積もり依頼はこちら
