新型コンクリートポンプ車「ピストンクリート® PY135-28-H」発売

極東開発工業株式会社

高圧大容量ポンプユニットを搭載!国内最大の吐出圧と最高クラスの吐出量および低騒音性を実現!

極東開発工業株式会社(本社:兵庫県西宮市 社長:筆谷 高明 )は、GVW22トン車に国内最大の吐出圧と最高クラスの吐出量および低騒音性を実現した新開発の高圧大容量ポンプユニットと、28メートル級ブームを搭載したコンクリートポンプ車「ピストンクリート PY135-28-H」を開発し、平成26年2月28日より発売を開始した。

コンクリートポンプ車にはホッパ内の生コンクリートをシリンダ内に吸い込み押し出して圧送するピストン式と、ポンピングチューブと呼ばれる円筒形の筒を回転式のローラー で絞ることによりチューブ内のコンクリートを送り出すタイプのスクイーズ式がある。 ピストン式は主に高層ビル建設や土木建設工事などに使われ、スクイーズ式は小規模現場や1戸建て住宅の基礎工事などに使われている。

今回新発売となった「ピストンクリート PY135-28-H」は、ピストン式で、昨今ニーズが高まっている、1台で標準的な「ブーム打設」から「高圧打設」「大容量打設」「長距離打設」までオールマイティーに仕事をこなす能力を備えたポンプ車であり、従来の高圧ピストン車よりもさらに高圧で大容量かつ低騒音仕様のポンプユニットと、取り回し性能のよい28m M型4段屈折ブームを自動車排出ガス規制(ポスト新長期規制)対応のGVW22 トンショートホイールベース車に搭載した。

高圧大容量ポンプユニットは、世界最高クラスの性能と、緻密な電子制御による大幅な低騒音化を実現(従来機比較)。国内最大となる16.0MPa(8B 仕様・高圧圧送時)の最大吐出圧と、135m3/h(9B 仕様・標準圧送時)の最大吐出量を誇り、さらに使用頻度の高い中間作業能力域での扱いやすさも向上させたことで、小規模から大規模まで、現場問わず様々な打設作業に対応する。

ピストンクリート  PY135-28-Hの特徴

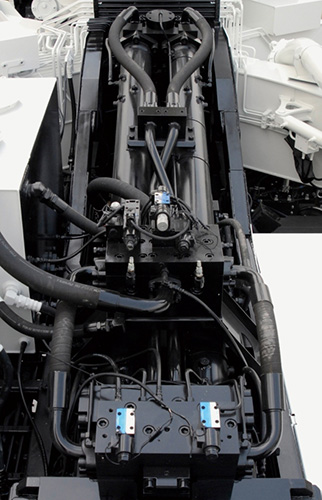

高圧大容量ポンプユニット

高圧大容量ポンプユニット

国内最大の吐出圧と最高クラスの吐出量および低騒音性を実現。

ポンプの緻密な電子制御により大幅な低騒音性を実現した新開発の高圧大容量ポンプユニットを搭載。国内最大となる16.0MPa(8B 仕様・高圧圧送時)の最大吐出圧と、135㎥/h(9B 仕様・標準圧送時)の最大吐出量を誇り、さらに使用頻度の高い中間作業能力域(吐出量:50~80m3/h)での吐出圧も大幅にアップしました。
様々な現場に対応でき、作業時間や工数の削減が期待されます。

※左図をクリックすると、拡大画像が表示されます。

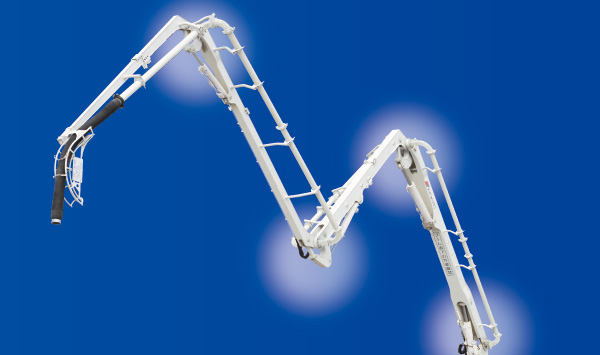

M型4段屈折ブームでスムーズな取り回し性能を実現

M型4段屈折ブームでスムーズな取り回し性能を実現

28mM型4段屈折ブームの搭載によりスムーズな取り回し性能を実現し、現場での扱い易さを向上しています。

※左図をクリックすると、拡大画像が表示されます。

独自開発 世界初の制振装置

独自開発 世界初の制振装置

ブームに掛かる荷重をサスペンション機能により軽減し、揺れを抑える当社が開発した世界初で独自の制振装置(KAVSIII)を搭載しています。
これにより耐久性の向上とオペレータの負担が低減 し、作業環境が向上します。

※左図をクリックすると、拡大画像が表示されます。

カウンタバランスバルブを搭載

カウンタバランスバルブを搭載

作業時に万が一ブームシリンダの油圧配管を損傷してもシリンダを保持し、ブームの降下を防ぐカウンタバランスバルブを搭載。コンクリートポンプ車のトップメーカーとして安全対策にも十分配慮しています。

※左図をクリックすると、拡大画像が表示されます。

その他の特徴

  • 2,100mmロングストロークシリンダを採用
  • 摩耗検知穴付きエルボでメンテナンス時期を事前に確認
  • 操作パネル標準・高圧ワンタッチ切換スイッチ搭載
  • 緊急停止ボタンを有効箇所に設置
  • ホッパブレード自動安全停止装置を標準装備
  • オートリバース機構付スクリューブレードを装備
